Übersicht Bauanleitung

Das Landegestell

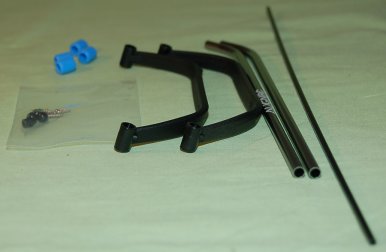

Die Befestigung der Landekufen ist ein sehr schnell durchgeführter Arbeitsschritt. Das Landegestell befindet sich in Tütchen HF2. Zusätzlich soll an diesem auch das Antennenröhrchen befestigt werden, welches sich in Beutel HT9 befindet.

An beiden Kufen werden zunächst die Enden mit den schwarzen Abschlußsteckern verschlossen. Diese sollten am besten mit Kleber versehen werden, damit sie später nicht so schnell herausfallen können.

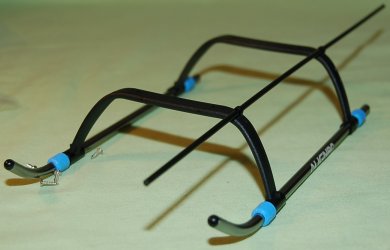

Dann schieben wir die blauen Gummiringe auf und drücken sie bis an die Kufenbogen, dann schieben wir den ersten Kufenhalter hinterher. Der zweite Kufenhalter wird nun soweit aufgeschoben, bis er er dem Abstand entspricht, in dem er später unter das Chassi geschraubt werden kann. Zu guter Letzt werden dahinter wieder blaue Gummiringe aufgesteckt und der Antennenhalter durch die Durchführungen geschoben. Das Landegestellt ist nun fertig und kann unter das Chassi geschraubt werden.
